Kedy sa rozhodnúť pre lokálnu rekuperáciu vzduchu
Mám si pre svoj dom zaobstarať jednoizbovú (lokálnu) rekuperačnú jednotku? Toto je otázka, ktorú často kladú naši zákazníci, keď sa musia rozhodnúť pre systém mechanického vetrania so spätným získavaním tepla (MVHR): centralizované vs decentralizované. Je to celkom pochopiteľné, náklady na systém MVHR sú pomerne vysoké (v porovnaní s gravitačnou ventiláciou) a výber, ktorý robíme, sa robí na mnoho rokov.
Preto, keď sa nás opýtajú „Mám si obstarať lokálnu rekuperáciu?„, nie každý dostane kladnú odpoveď „ÁNO“. Prečo? Pretože 1) záleží na rôznych aspektoch a 2) neexistuje dokonalé riešenie na vyriešenie všetkých problémov, ktoré by vyhovovalo všetkým klientom.
V tejto kompletnej príručke o decentralizovanom vetraní s rekuperáciou tepla sme sa rozhodli zhromaždiť časté otázky zákazníkov. Dúfame, že po jej prečítaní sa sami rozhodnete správne a už nebudete mať pochybnosti o tom, či je lokálna rekuperačná jednotka, tým správnym riešením spätného získavania tepla pre Vás.
Ako funguje jednotka decentralizovaného rekuperácie tepla?
Pri „surfovaní“ internetom, pri hľadaní informácií a názorov na decentralizovanú rekuperačnú jednotku nájdete rôzne názvy, ktoré sa používajú na označenie decentralizovaných rekuperačných jednotiek. Napríklad ich označujeme ako jednopriestorové jednotky s rekuperáciou tepla alebo push-pull rekuperácie, iní výrobcovia používajú pojmy ako decentralizovaná mechanická vetracia jednotka, decentralizovaný systém rekuperácie tepla pre jednotlivé miestnosti, kompaktný ventilačný systém s rekuperáciou tepla, kompaktné nástenné jednotky, cez – nástenné vetracie jednotky, systém bezrozvodového vetrania s rekuperáciou tepla (HRV) atď. Náš „obľúbený“ výrza je „lokálna rekuperačná jednotka“. Určite nemôžeme poprieť, že otvorenie steny je pre inštaláciu decentralizovanej jednotky s rekuperáciou tepla rozhodujúce. Ale princíp fungovania jednotky je oveľa zložitejší …
Hlavný princíp decentralizovaného systému MVHR je rovnaký ako v prípade štandardného centralizovaného systému MVHR, a to prívod čerstvého vzduchu a odsávanie zatuchnutého „špinavého“ vzduchu z miestnosti. Rozdiel je v tom, že decentralizované systémy s rekuperáciou tepla sú bez potrubia, takže proces prívodu a extrakcie vzduchu sa vykonáva bez potrubných rozvodov. Zatiaľ čo v štandardnom centralizovanom systéme HRV máme samostatné potrubia na distribúciu vzduchu: potrubie na prívod a odvod vzduchu na distribúciu.
Oba prúdy vzduchu prechádzajú cez výmenník tepla (často protiprúdový výmenník tepla), kde dochádza k prenosu tepla medzi nimi. V prípade nástennej decentralizovanej jednotky s rekuperáciou tepla typu „push-pull“ je vybavená rekuperačným výmenníkom tepla. Vzduch extrahovaný z miestnosti má svoju tepelnú energiu. Počas režimu odvádzaného vzduchu sa táto energia prenáša do hmoty výmenníka tepla a tam sa hromadí. Normálne jeden cyklus trvá 70 sekúnd. Potom sa ventilátor zastaví, zmení smer otáčania a dodá čerstvý vzduch. Pretože je vonkajší vzduch studený, výmenník tepla ho ohrieva akumulovanou energiou.
Dochádza k miešaniu prúdenia vzduchu? Nemiešajú sa žiadne prúdy vzduchu, pretože cykly sa v časových intervaloch menia jeden po druhom, takže ventilátor dodáva vzduch a potom ho medzi jednotlivými cyklami odsáva. V našej rekuperačnej jednotke HRU WALL je iba jeden ventilátor, a preto sa režimy prívodu a odvodu vzduchu nevykonávajú súčasne. Na trhu však existujú riešenia, kde nástenné rekuperácie majú dva ventilátory a obidva prúdy vzduchu sú distribuované súčasne (napr. aj nami ponúkaná jednotka Turbovex).
Dôrazne odporúčame inštalovať decentralizované jednotky s rekuperáciou tepla vo dvojiciach, do dvoch miestností alebo na opačnú stenu väčšej plochy obývacej izby, aby sa synchronizovali. Synchronizácia decentralizovaných rekuperačných jednotiek znamená, že ak jedna jednotka pracuje v režime napájania, druhá pracuje v režime extrakcie a dosiahneme vyvážené prúdenie vzduchu v budove. Po ukončení cyklu každá jednotka zmení svoj prevádzkový režim z napájania na extrakciu / extrakciu na napájanie.
Týmto spôsobom môžeme dosiahnuť efektívne a vyvážené vetranie v celom priestore budovy. Na druhej strane, ak máte obmedzený rozpočet a chcete jednoducho vylepšiť svoje pohodlie alebo úroveň vlhkosti v miestnosti, postačí vám aj jediná decentralizovaná jednotka. Teoreticky sa môže pomocou jedinej jednotky, ktorá pracuje v režime prepínania, zmiešať prúd privádzaného a odvádzaného vzduchu vo veľmi malom pomere. Preto odporúčame inštalovať jednopriestorové rekuperačné jednotky vo dvojiciach, ale ak to nie je možné kvôli malému priestoru, svoju prácu aj tak urobí jedna jednotka.
Aký je rozdiel medzi decentralizovaným a centralizovaným vetraním s rekuperáciou tepla?
Najjednoduchšie vysvetlenie je, že centralizované vetranie s rekuperáciou tepla je ventilačný systém, kde jedna vzduchotechnická jednotka (jednotka s rekuperáciou tepla) vetrá celú budovu. Čerstvý vzduch z exteriéru je distribuovaný do každej miestnosti a zatuchnutý vzduch je odvádzaný cez sieť ventilačných potrubí, vzduchových ventilov, vonkajšieho vstupu / výstupu a ďalších komponentov rozvodu vzduchu.
V prípade decentralizovaného vetrania s rekuperáciou tepla neexistuje žiadna inštalácia potrubia a ďalšie prvky systému rozvodu vzduchu. Decentralizovaný systém rekuperácie tepla je obmedzený iba na jednu alebo niekoľko bezkanálových rekuperačných jednotiek. Vzhľadom na decentralizované vetranie s rekuperáciou tepla je potrebné inštalovať rekuperačnú jednotku do každej miestnosti, pretože v nej nie je nainštalované vetracie potrubie, ktorým by sa čerstvý vzduch transportoval do miestností a starý vzduch sa odvádzal von.
Filtrácia vzduchu
Decentralizované jednotky s rekuperáciou tepla nemôžu konkurovať štandardnému mechanickému ventilačnému systému so spätným získavaním tepla pre vyššiu účinnosť filtrácie vzduchu. Prečo? Decentralizované jednotky s rekuperáciou tepla majú zvyčajne malú kapacitu prúdenia vzduchu a veľmi obmedzený statický tlak. Filtre vysokej filtračnej triedy, ako napríklad filtre HEPA, tam nemožno namontovať z dôvodu konštrukčných obmedzení jednotky.
Mohli by ste sa opýtať, prečo nemôžeme jednoducho vymeniť hrubý filter za jemný? Jednotka s rekuperáciou tepla v jednej miestnosti je spravidla navrhnutá tak, aby mala extrémne nízku spotrebu energie (napr. Model HRU-WALL – 3–5 W) a musí byť mimoriadne nehlučná, pretože ju inštalujete do spálne, obývacej izby alebo inej obytnej izby v domácnosti
Výmena protiprachového filtra za vysokoúčinný jemný filter, napr. vzduchový filter HEPA v decentralizovanej jednotke by vyžadoval zmenu konštrukcie celého zariadenia, inštaláciu výkonnejšieho ventilátora, ktorý súčasne generuje väčší hluk. Ak je vysoká kvalita vzduchu vo vašom dome hlavnou alebo mimoriadne dôležitou úlohou vášho systému rekuperácie vzduchu, potom pre vás nie je decentralizovaná rekuperačná jednotka tou najlepšou voľbou.
Umiestnenie jednotky s rekuperáciou tepla

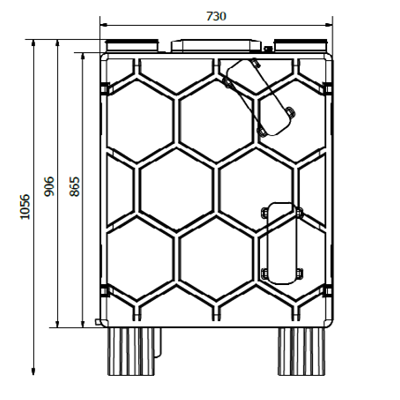

Ak ste sa rozhodli pre inštaláciu centralizovaného vetrania s rekuperáciou tepla, musíte rekuperačnú jednotku umiestniť v samostatnej miestnosti. Musíte ju umiestniť čo najďalej od spální, aby hluk z jednotky nenarúšal spánok domácich obyvateľov. Na druhej strane by umiestnenie malo umožňovať ľahký a pohodlný prístup k zariadeniu pri výmene filtrov, údržbe alebo údržbe. Typicky je vzduchotechnická jednotka namontovaná na povale, v garáži, práčovni alebo skladovacej miestnosti.
V prípade nástennej jednoizbovej rekuperačnej jednotky potrebujete len málo miesta na vonkajšej stene, zatiaľ čo väčšina jednotky je skrytá vo vnútri steny. Je potrebné pamätať na to, že pri centralizovanom rekuperačnom systéme potrebujete iba jedno zariadenie a pri decentralizovanom systéme je najlepšou voľbou inštalácia vo dvojiciach. To znamená pripojenie dvoch alebo viacerých zariadení v závislosti od oblasti domu a počtu osôb. Ako minimálne požiadavky by ste mali zvážiť inštaláciu nástennej decentralizovanej jednotky s rekuperáciou tepla v každej spálni.
Ovládacie prvky
Pri porovnaní ovládacích prvkov centralizovaného a decentralizovaného systému rekuperácie umožňujú oba systémy zvoliť rýchlosť ventilátora. Najpopulárnejšie riešenie je s 3 režimami otáčok ventilátora. V centralizovanom HRV máte oveľa viac možností regulácie objemu vzduchu. Na druhej strane je uvedenie do prevádzky centralizovaného vetrania s rekuperáciou tepla a nastavenie prietoku vzduchu v potrubí oveľa komplikovanejšie a časovo náročnejšie, pretože musíme regulovať ventilačný systém pre celú budovu.
Pri decentralizovanej rekuperačnej jednotke stačí vziať do úvahy kapacitu jednotky pre jednotlivú miestnosť, takže je ľahšie vypočítať prúdenie čerstvého vzduchu.
Všeobecné pravidlo pre fungovanie oboch systémov je rovnaké. Môžeme ovládať rýchlosť ventilátora a pridávať externé snímače. Hlavný rozdiel je v zložitosti procesu regulácie prietoku vzduchu, ktorý definuje úroveň riadenia, ktorú máme nad prevádzkou VZT jednotky.
A čo pripojenie senzorov CO2 a RH? Nie je pochýb o tom, že nástenná decentralizovaná rekuperačná jednotka je jednoduché zariadenie, inštalujete ju do jednej miestnosti, pracuje iba lokálne, a preto snímač nainštalovaný v tejto miestnosti funguje iba s touto samostatnou jednotkou. Pokiaľ ide napríklad o centralizovaný systém HRV, ak použijeme snímače v troch rôznych miestnostiach, keď jeden zo snímačov prečíta riadiacu hodnotu, ktorá presahuje medznú prahovú hodnotu, rekuperačná jednotka zvýši alebo zníži prietok vzduchu pre celú budovu. V takom prípade má jedna miestnosť vplyv na fungovanie celého rekuperačného systému, čo by mohlo byť energeticky neúčinné.
Centralizované vs decentralizované vetranie s rekuperáciou tepla
Predpokladajme hypotetickú situáciu, v ktorej sa nás zákazník pýta na kompletný systém mechanického vetrania so spätným získavaním tepla. Momentálne je vo fáze projektovania domu a nemá žiadne rozpočtové obmedzenie. Ktorý systém mu ako výrobcovi centralizovaného a decentralizovaného systému MVHR odporučíme? V takom prípade navrhneme centralizovaný vetrací systém s rekuperáciou tepla. Prečo?
Pohodlie a inteligentné riadenie
Štandardné centralizované ventilačné systémy so spätným získavaním tepla zaisťujú vyššiu úroveň pohodlia a lepšiu kvalitu vnútorného vzduchu. Napríklad v systéme s centrálnou rekuperáciou môžeme dodatočne chrániť výmenník tepla pred zamrznutím a zabrániť kondenzácii vlhkosti jednoduchou izoláciou vetracieho potrubia. Štandardná rekuperačná jednotka má navyše vyššiu účinnosť rekuperácie vďaka protiprúdovému výmenníku tepla.
Okrem toho, pokiaľ požadujete ešte vyšší komfort, je možné do ventilačného systému nainštalovať predhrievač, ktorý v zime pred výmenníkom tepla ohreje studený vonkajší vzduch alebo / a pridať ďalší sekundárny ohrievač na ohrev privádzaného vzduchu na zlepšenie úrovne pohodlia. Pri decentralizovanom vetraní s rekuperáciou tepla nemáte ďalšie možnosti, nemôžete pripojiť žiadny ohrievač vzduchu. Pretože keramický, regeneračný výmenník tepla má nižšiu účinnosť spätného získavania tepla, úroveň pohodlia by mohla byť o niečo nižšia.
Keď to zhrnieme, ak ste práve začali plánovať svoj nový dom, odporúčame vám urobiť si správne plány centralizovaného systému mechanického vetrania, pretože tento systém vám dáva viac možností a má vyššiu účinnosť. Kedykoľvek budete môcť pridať ďalšie senzory do každej miestnosti a plynulo ovládať HRU. Je pravda, že investičné náklady sú vyššie, ale aj ich prínosy sú podstatne vyššie: vyšší komfort a všeobecná účinnosť systému, vyššia kvalita vzduchu v interiéri a zdravé prostredie na život.
Nová budova alebo dodatočné vybavenie
Pozorujeme trhový trend, že v nových budovách je populárnejšie štandardné centralizované vetranie s rekuperáciou tepla. Zatiaľ čo decentralizované systémy HRV vynikajú pri renovácii a modernizovaní projektov, pri ktorých je prirodzené vetranie neefektívne. Nástenné HRU sa používajú hlavne na riešenie problémov s vlhkosťou, hlavnou príčinou plesní a plesní. Preto je decentralizované vetranie s rekuperáciou tepla také populárne v starších / existujúcich budovách, starých domoch a činžiakoch, kde prirodzené vetranie nefunguje alebo funguje nesprávne.
Kedy sa odporúčajú decentralizované jednotky s rekuperáciou tepla?
Skutočne to závisí od konkrétneho prípadu. Naše skúsenosti ukazujú, že hlavnými dôvodmi pre výber decentralizovaných rekuperačných jednotiek sú: nedostatok miesta na inštaláciu prívodného / odvodného potrubného vedenia, chybné prirodzené vetranie (plesne a plesne) a jednoduchá inštalácia.
Pozrime sa podrobnejšie na otázku vesmíru pre HRU. Čo tým myslíme? Nedostatok miesta pre veľké zariadenie a kompletná sieť centralizovaného vetracieho potrubia je častým problémom už postavených a obývaných domov, kde sa s takouto inštaláciou nerátalo. Ďalší prípad sa týka projektov, kde sa rozhodlo o inštalácii systému rekuperácie vzduchu počas stavebných prác napr. po podlahových poteroch. To znemožňuje skryť kanály pod podlahou.
V pokročilej fáze stavebných prác alebo v už obývanom dome bude pre inštalatéra v domácnosti veľkou výzvou namontovať rekuperačné zariadenie vo veľkosti práčky a inštalovať potrubné vedenie bez úplnej demolácie vo vnútri domu. Preto je také dôležité implementovať inštaláciu MHRV vo fáze projektovania domu. V tom okamihu sa môžete ľahko rozhodnúť, kam umiestniť jednotku a ako jednoducho a nákladovo efektívne umiestniť potrubnú sieť.
Náklady na systém spätného získavania tepla sú ďalším dôvodom, prečo sa zákazníci niekedy rozhodnú pre decentralizovaný HRV. Ak porovnáme iba náklady na materiál a zariadenie bez mzdových nákladov, bude sada niekoľkých nástenných rekuperačných jednotiek pre jednu miestnosť lacnejšia ako kompletný centralizovaný systém MHRV.
Nakoniec sa zákazník rozhodne nainštalovať decentralizovaný systém, pretože ide o kompaktné a jednoduché riešenie z hľadiska inštalácie aj prevádzky. Ak chcete namontovať decentralizovanú rekuperačnú jednotku, musíte si pripraviť otvor vo vonkajšej stene a ku každej jednotke pripojiť napájací zdroj.
Koľko decentralizovaných rekuperačných jednotiek zvoliť?
Dimenzovanie rekuperačnej jednotky pre jednu izbu je podobné ako pre štandardný centralizovaný systém HRV. Existujú rôzne spôsoby výberu systému HRV, náš spôsob je zohľadniť počet obyvateľov a objem miestnosti. Ak už vieme, koľko čerstvého vzduchu potrebujeme napr. 20, 30, 50 m3 / h, stačí zvoliť jednotku MVHR, ktorá bude túto kapacitu spravovať. Navrhujeme zvoliť HRU pre kapacitu pri druhej rýchlosti a použiť max. rýchlosť pre extra vetranie (zosilnenie). Rovnaké princípy sa používajú pre centralizovanú HRU, ktorá by sa mala vypočítať pre chod HRV pri 70% nominálnej kapacity.
Ako príklad si vezmime model decentralizovanej rekuperačnej jednotky HRU-WALL-150-60 s nominálnym výkonom 60 m3 / h pri max. rýchlosť a 45 m3 / h pri druhej rýchlosti a to by mal byť náš referenčný prietok vzduchu pre výber tejto jednotky. Ak vezmeme do úvahy výber pre obývaciu izbu s dvoma osobami, kapacita 40m3 / h je dostatočná na prijateľné pohodlie a kvalitu vzduchu. Samozrejme, ideálne by bolo zvoliť množstvo HRU podľa objemu miestnosti a počtu obyvateľov, ale samostatná jednotka tiež mierne zlepší kvalitu vnútorného vzduchu a pohodlie miestnosti, ak máte obmedzený rozpočet alebo priestor na stene.

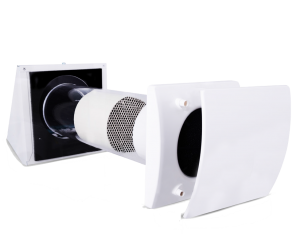

HRU-WALL
HRU-WALL je jednopriestorová decentralizovaná rekuperačná jednotka pre skrytú inštaláciu. Jednotka sa dodáva s keramickým výmenníkom tepla, ktorý sa môže pochváliť maximálnym pomerom spätného získavania tepla 90% (menovitý pomer spätného získavania tepla je η = 74,3% podľa EN 13141-8: 2011). Energeticky efektívny ventilátor EC mení každých 70 sekúnd smer chodu tak, aby striedal prívod a výfuk vzduchu. Vďaka nízkej spotrebe energie a extrémne nízkej prevádzkovej hlučnosti je táto jednotka s rekuperáciou tepla odporúčaným riešením pre nepretržitú prevádzku. Rekuperačná jednotka má na výber tri stupne rýchlosti, v závislosti od veľkosti plochy a vnútorných požiadaviek. HRU-WALL-100-25 poskytuje dostatočnú hladinu výmeny vzduchu v oblastiach až do 19m2. HRU-WALL-150-60 poskytuje dostatočnú hladinu výmeny vzduchu v oblastiach až do 45 m2. Zariadenia odporúčame inštalovať vo dvojiciach.

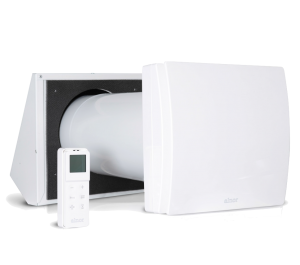

HRU-WALL-RC
HRU WALL – RC je obojsmerná ventilačná jednotka, často označovaná ako decentralizovaná alebo push-pull, s regeneratívnym keramickým výmenníkom tepla. Je určená na inštaláciu v jednej miestnosti, zvyčajne sa inštaluje v synchronizovaných pároch. Materiál výmenníka tepla spolu so svojou jedinečnou voštinovou štruktúrou poskytuje
maximálny pomer tepelnej účinnosti 82% (74% podľa referenčného bodu merania smernice EÚ 1254/2014). Princíp činnosti je analogický s HRU-WALL – jednotka pracuje v režime striedavého prietoku, prepína smery prúdenia vzduchu každých 40 – 120 sekúnd (push-pull) a je vybavená energeticky efektívnym ventilátorom EC (maximálna spotreba energie je iba 6 W). Plášť jednotky je vyrobený z plastu ABS. Súčasťou sady je diaľkový ovládač s LCD displejom. Odporúčame inštalovať zariadenia v pároch.
Verzia RC má množstvo výhod:
- Diaľkové ovládanie s LCD
- 5 rýchlostí: 20-30-40-50-60 m3/h
- Dvojitý filter (na vnútornej aj vonkajšej strane)
- Viacfarebnú LED pre indikovanie stavu prevádzky
- Automaticky upravuje dĺžku cyklu v režime KOMFORT
- Vizuálny indikátor zaneseného filtra
- Funkcia BOOST na maximálny výkon po určitú dobu
- Integrovaný snímač vlhkosti – inteligentná regulácia vlhkosti, zvýši rýchlosť, ak nameria nárast relatívnej vlhkosti
- chrana proti zamrznutiu
- Funkcia pasívneho chladenia.
